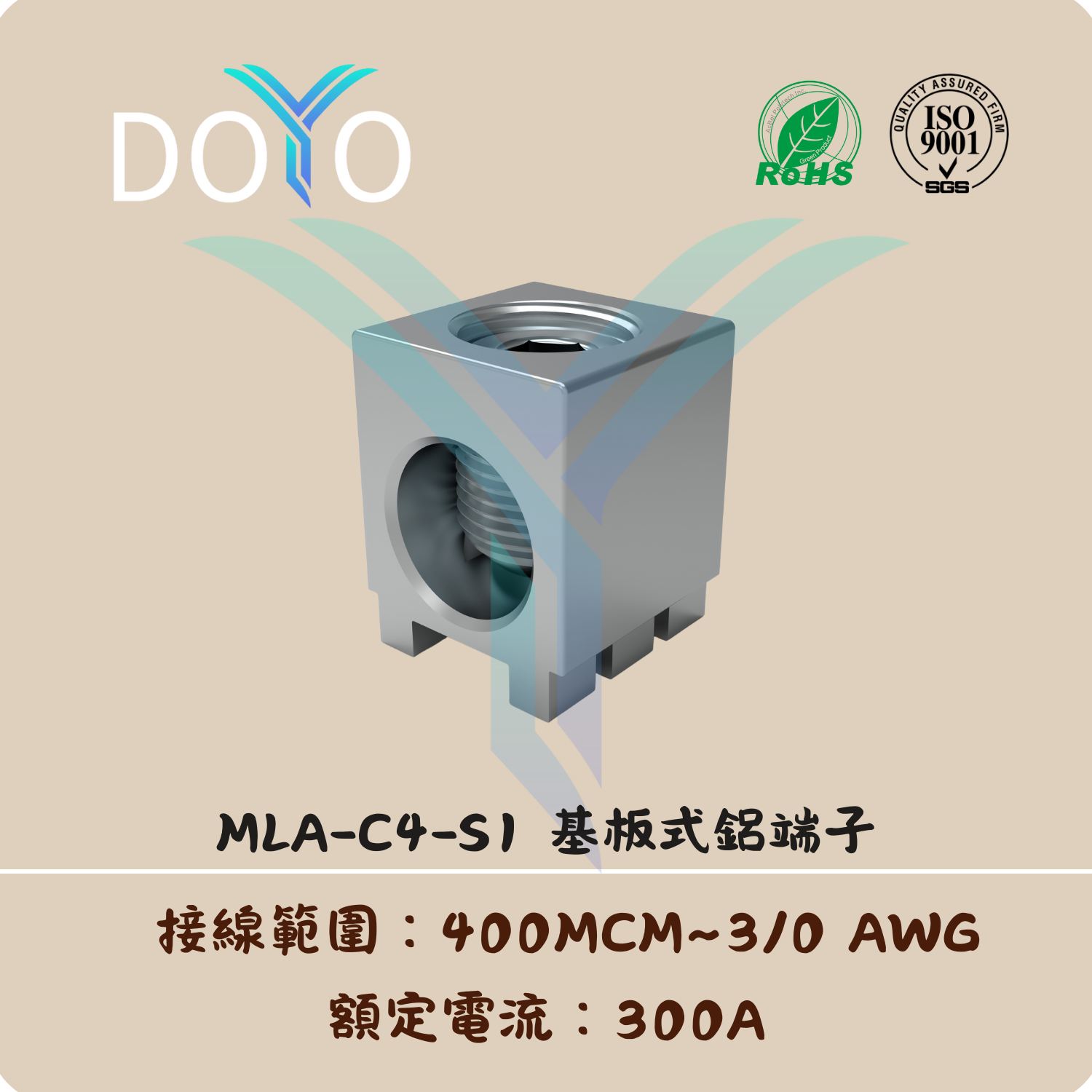

MLA-C4-S1

🔧 機械式接線端子（Mechanical Lug / Mechanical Terminal）產品介紹

（適用單孔、雙孔、角度式、焊接式、固定孔等全系列）

DOYO 機械式接線端子（Mechanical Lug）系列專為 AI 伺服器高功率配電箱 (PDC / CDA)、機架式電源分配系統 (Rack PDU)、高電流傳輸、配電系統、電力設備、工業控制機櫃、MID 配電系統及 EVCS 電動車充電設備所設計，提供安全、穩定且高效率的導體連接方案。

本系列符合 ANSI/UL 486A-486B 規範要求，適用於 銅線與鋁線 (Cu/Al Rated) 的機械鎖固連接，無需壓接或焊接，即可在狹窄的機櫃與配電箱空間內快速完成安裝與後續維護，是現代 AI 資料中心、高功率配電與新能源設備中高可靠度的端子解決方案。

採用高導電金屬本體與高強度鎖緊螺栓結構，具備 低阻抗、低溫升、耐腐蝕、可重複拆裝 等特性，特別適用於 AI 伺服器配電櫃銅排轉接、控制機櫃鋁端子、匯流排接線、電池模組、太陽能系統、MID 系統及 EVCS 充電樁配線等嚴苛應用環境。

🌟 產品特色（Key Features）

1. 符合 UL 486A-486B 規範，品質安全認證 嚴格按照 ANSI/UL 486A-486B 導線連接器標準設計，通過高電流熱循環、拉力與電氣性能測試，確保在嚴苛電力環境下的極致安全性。

2. 專為 AI 伺服器與高功率密度配電優化 面對 AI 伺服器機櫃（40kW–120kW+）的高電流與高溫升挑戰，採用高導電金屬本體搭配低接觸電阻結構，確保長時間滿載運算下的低溫升與高運作穩定度。

3. 無需焊接與壓接，機櫃維護極速高效 採用高強度螺栓鎖固結構，免去大型壓接工具，極適合 AI 伺服器配電箱、CDA 及狹窄機櫃內部空間的快速組裝、現場檢修與線路替換。

4. 支援銅線與鋁線接線 (Cu/Al Rated) 可對應多種規格導體（250MCM–14 AWG / 240–1 mm²），適用於高負載主電力迴路、銅排 (Busbar) 與大線徑導體連接。

5. 高導電本體與防腐蝕鍍錫處理 端子本體採用高導電鋁合金或高純度銅材，表面搭配厚層電鍍錫 (Electro-Tin Plated) 處理，有效降低接觸電阻，防止銅鋁接合時產生電化學腐蝕 (Galvanic Corrosion) 與氧化。

6. 適合 AI 配電箱、控制機櫃與母排安裝 具備單孔/雙孔/側出線/角度式等多種固定孔位設計，可直接鎖附於配電箱銅排、金屬底板、匯流排或電源模組，安裝彈性極高。

7. 彈性支援 OEM / ODM 深度客製 可依據 AI 伺服器配電箱內部緊湊空間，客製化開孔尺寸、雙孔間距、特殊彎折角度（如 45°/90° Bent Lug）與本體結構；並可提供 3D CAD (STEP) 模型供機構工程師進行干涉模擬。

8. 耐腐蝕與耐環境性能佳 優異的耐候與防腐蝕處理，可降低高溫高濕環境下的氧化風險，適合資料中心、工業現場、戶內配電與新能源設備長期使用。

📍 適用範圍（Applications）

機械式接線端子廣泛用於高電流端子連接、AI 機櫃配電與工業電力系統：

• 🤖 AI 伺服器與資料中心電源系統 (AI & Data Center Power Distribution)：

  • AI 伺服器高功率配電箱 (Power Distribution Cabinet / PDC)

  • 機架式電源分配系統 (Rack PDU / CDA / Sidecar 電源櫃)

  • 資料中心 Busway 匯流排轉接與 UPS 備用電源迴路

  • 高功率水冷/空冷電源控制模組接線

• ⚡ 工業與電力配電系統：

  • 配電櫃 / 配電盤 / MCC 馬達控制中心

  • 銅排、匯流排、接地排與主電力接線

  • 控制機櫃用鋁端子

• 🌱 新能源與電動車充換電：

  • EVCS 電動車充電站 / 充電樁控制櫃配線

  • 電池模組、儲能系統 (ESS)

  • 太陽能光伏系統 (PV Combiner Box / Inverter)

• 🏭 自動化與高功率模組：

  • UPS / 工業電源 / 大電流電源供應器

  • 工業機械、自動化控制設備與高電流電力模組

📋 一般規格（General Specifications）

※ 實際規格依型號不同而有所差異

• 安規認證與規範：符合 ANSI/UL 486A-486B / RoHS Compliant

• 接線範圍：250MCM – 14 AWG / 240 – 1 mm²（支援大線徑客製）

• 額定電流：40A – 300A+（適合高負載迴路）

• 本體材質：高導電鋁合金 (High-Conductivity Aluminum) / 銅 (Copper)

• 表面處理：電鍍錫防腐蝕處理 (Electro-Tin Plated)

• 安裝方式：螺絲固定 / 匯流排鎖附 / 銅排鎖附

• 操作溫度：-40°C ～ +105°C

• 適用導體：銅線 (Cu) / 鋁線 (Al) 均適用 (Cu/Al Dual Rated)

• 產品形式：單孔 / 雙孔 / 側出線 / 角度式 / 客製化款式 (Bent Lug)

• 工程支援：提供 2D 工程圖與 3D CAD (STEP) 模型檔

✅ 為什麼選擇 DOYO 機械式接線端子？

• 符合 UL 486A-486B 國際規範：品質優良、安全合規，符合國際市場與 Tier-1 伺服器代工廠採購嚴苛標準。

• AI 伺服器與高功率設備優化：專為 AI PDC/CDA 配電箱、EVCS 及母排系統等高密度應用優化。

• 強大 OEM / ODM 客製能力：彈性調整孔位、角度、尺寸與結構，完美匹配狹窄機櫃空間。

• 高導電、低溫升、抗腐蝕：提升整體系統可靠度，確保資料中心長時間滿載運作安全。

• 安裝與維護方便：免壓接設計，適合高效率生產組裝與現場快速檢修。
