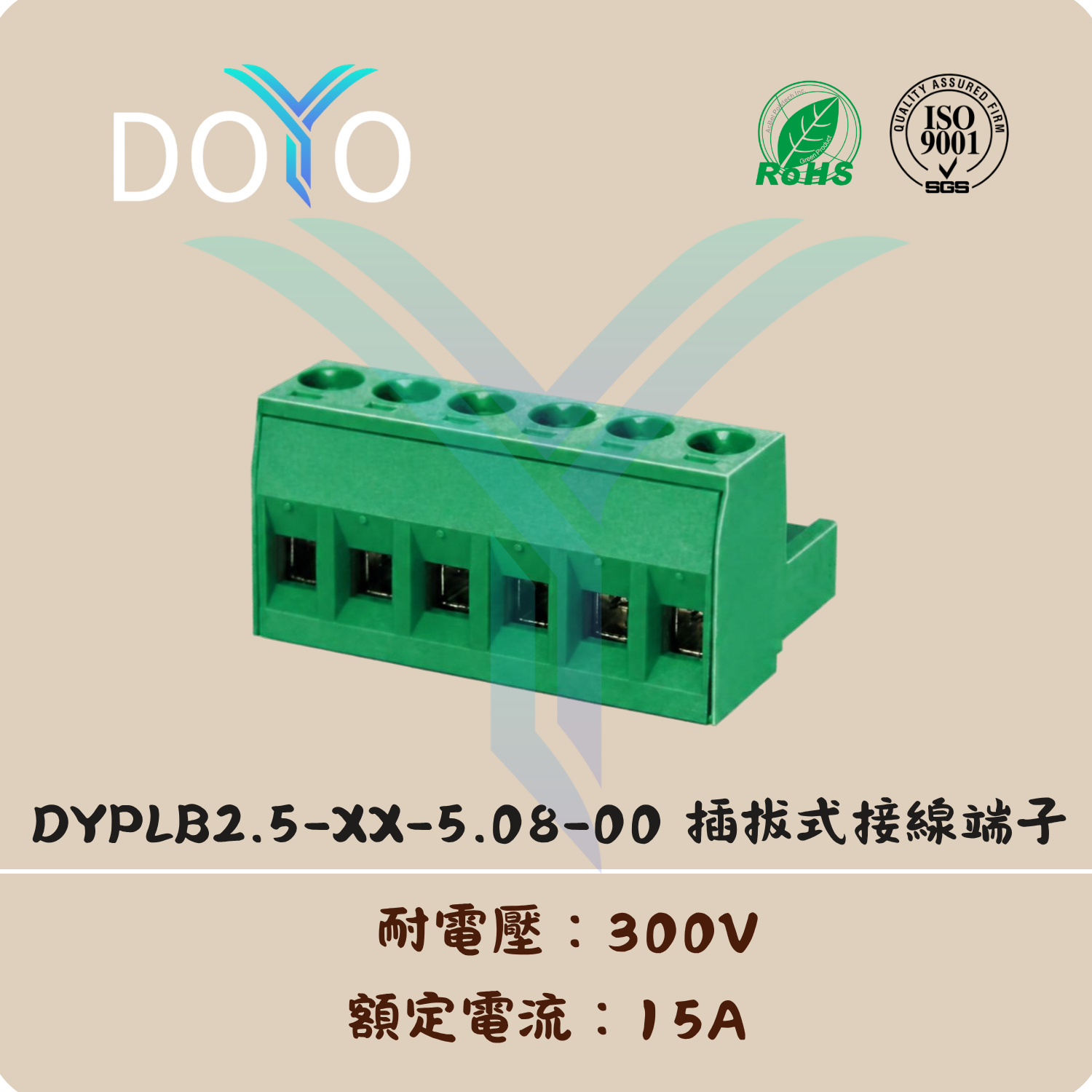

DYPLB2.5-XX-5.08-00

🔌 插拔式端子台 Pluggable Terminal Block

DOYO 插拔式端子台（Pluggable Terminal Block） 採用插頭與 PCB 基座分離式設計，可快速完成接線、安裝與設備維護，適合需要模組化連接與重複插拔的電氣設備。

本系列提供多種 Pitch 腳距、極數與安裝結構，涵蓋 2.50 mm、3.50 mm、3.81 mm、5.00 mm、5.08 mm、7.62 mm、10.16 mm 等常用規格，適用於工業控制、電源設備、通訊系統、HVAC、IoT 與各類 PCB 電氣連接應用。

⚡ 產品特色

• 快速插拔設計：插頭與 PCB 基座可分離，方便設備安裝、測試、維修與模組更換。
• 多種 Pitch 規格：提供 2.50 mm～10.16 mm 多種常用腳距，可對應不同 PCB Layout。
• 多極數選擇：可依控制、訊號與電源迴路需求提供不同 Pole 數配置。
• 穩定接線性能：螺絲鎖線結構提供可靠的導線固定與電氣接觸。
• 阻燃絕緣外殼：採用 PA66 工程塑料，部分型號符合 UL94 V-0 阻燃要求。
• 多種安裝形式：可提供不同插拔方向、固定方式與 PCB Through-Hole 安裝結構。
• 支援 OEM / ODM：可依 Pitch、極數、顏色、安裝方向及 PCB Layout 評估客製化。

🏭 適用範圍

適用於：

工業自動化設備、PLC、I/O 模組、電源供應器、控制電源、HVAC、通訊設備、CCTV、智慧家居、IoT、儀器儀表、能源管理設備及各類 PCB 控制板。

📋 一般規格

• Pitch 腳距： 2.50 / 3.50 / 3.81 / 5.00 / 5.08 / 7.62 / 10.16 mm
• 額定電壓： 依不同型號
• 額定電流： 依不同型號與 Pitch
• 適用線徑： 依不同型號
• 極數： 多種極數可選
• 外殼材質： PA66 工程塑料
• 阻燃等級： UL94 V-0（依型號）
• 導電部件： 銅合金
• 接線方式： 螺絲式插拔接線
• 安裝方式： PCB Through-Hole / THT 通孔焊接
• 工作溫度： 依各型號規格
• 環保要求： RoHS
• 認證： UL / CE 等，依實際型號而定

⚠️ 實際額定電壓、額定電流、線徑、扭力、工作溫度及認證條件，請以各型號規格書與認證資料為準。

🌟 DOYO Pluggable Terminal Block

DOYO 提供 Pluggable Terminal Block、插拔式端子台、PCB 接線端子及其他電氣連接元件，可依客戶需求提供產品選型、樣品確認、OEM / ODM 與量產服務。

📩 如需選型或報價，可提供 Pitch、極數、線徑、額定電流、工作電壓及 PCB Layout，我們可協助確認適合的產品規格。
